Quadroclad

Revestimento ventilado de painéis metálicos com núcleo honeycomb, indicado para fachadas, pilares, interiores e forros.
Fachadas e CoberturasRevestimentos Interiores
Metálicos
Descrição
Benefícios
Resumo técnico
Certificações
Projetos

Fachadas ventiladas: eficiência, conforto e design

As fachadas ventiladas são sistemas de envolvente exterior que criam uma câmara de ar entre o revestimento e a fachada do edifício. Essa câmara atua pelo princípio bioclimático do efeito chaminé, gerando correntes de ar por convecção. No Quadroclad, esse conceito contribui para melhorar as condições de ventilação e umidade no interior dos ambientes, proteger a edificação contra agentes atmosféricos, ampliar o conforto ambiental e promover o uso eficiente da energia.

Planimetria, estabilidade e liberdade de paginação

A pele metálica e o núcleo honeycomb são unidos por adesivos de alta qualidade, criando uma construção mecanicamente resistente e sólida. Em condições de temperaturas elevadas, a dilatação ocorre de forma equilibrada nas duas faces, ajudando a evitar deformações e a manter a geometria e a perfeita planitude dos painéis. O sistema permite orientação vertical ou horizontal, painéis esbeltos de diferentes larguras, acabamento liso e ampla gama de cores, adaptando-se às necessidades espaciais de diversos tipos de projeto.

Benefícios

Alta resistência e planimetria

A composição com núcleo honeycomb de alumínio oferece resistência mecânica, planicidade e estabilidade dimensional para fachadas e revestimentos de alto desempenho.

Conforto e eficiência em fachada ventilada

A câmara de ar do sistema ventilado contribui para ventilação, controle de umidade, proteção contra agentes atmosféricos e uso eficiente da energia nos ambientes.

Precisão construtiva e montagem otimizada

Os painéis fabricados sob medida em ambiente controlado favorecem a redução de desperdícios e melhoram os tempos de montagem, com componentes desenvolvidos para uma fachada de alto valor arquitetônico.

Versatilidade de aplicação

Atende diferentes composições arquitetônicas e pode ser adaptado às necessidades de modulação, paginação e leitura visual do projeto.

Fachadas ventiladas com precisão, leveza e acabamento contínuo

Painéis metálicos com núcleo honeycomb criam superfícies elegantes, estáveis e alinhadas para projetos que exigem desempenho técnico e expressão arquitetônica.

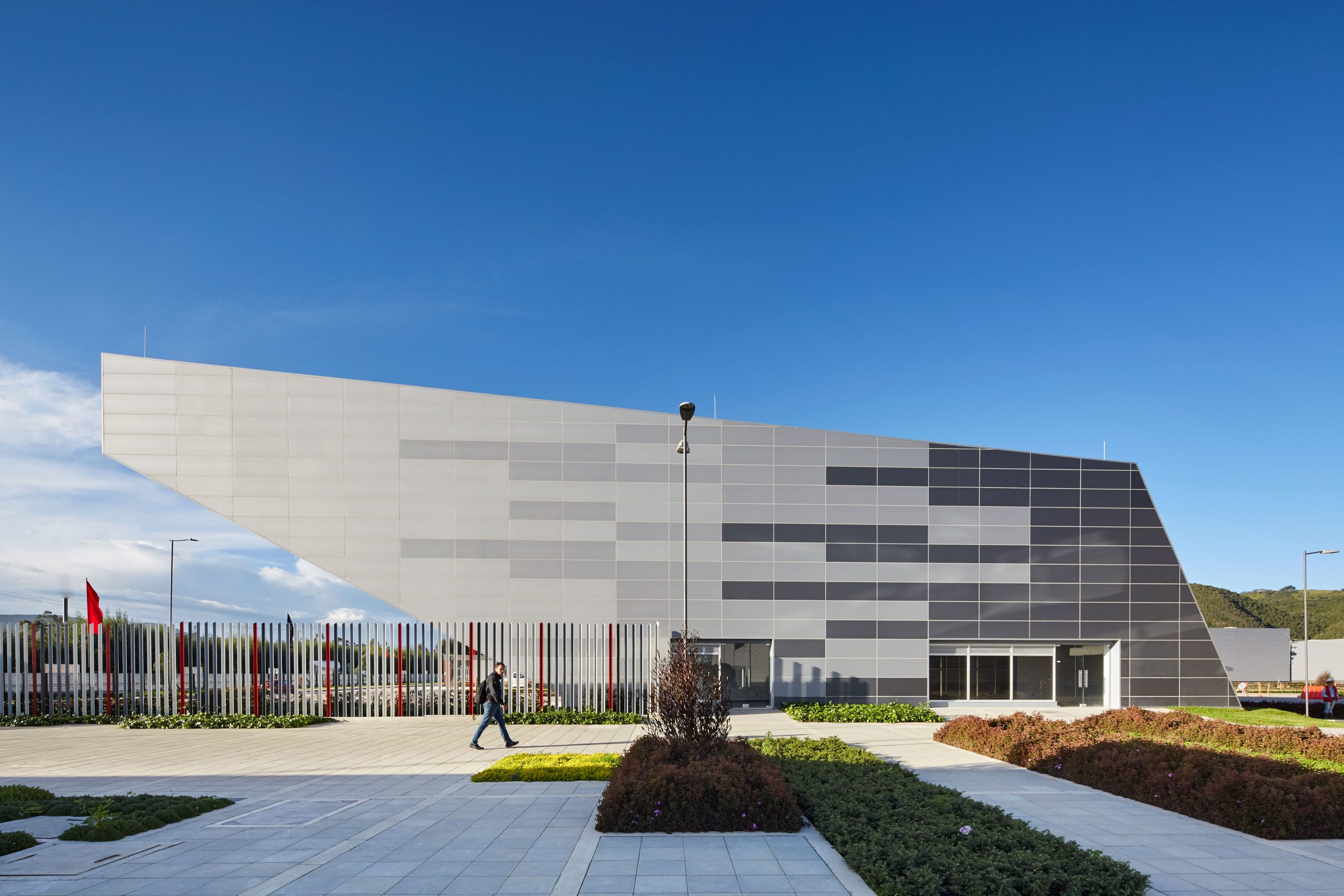

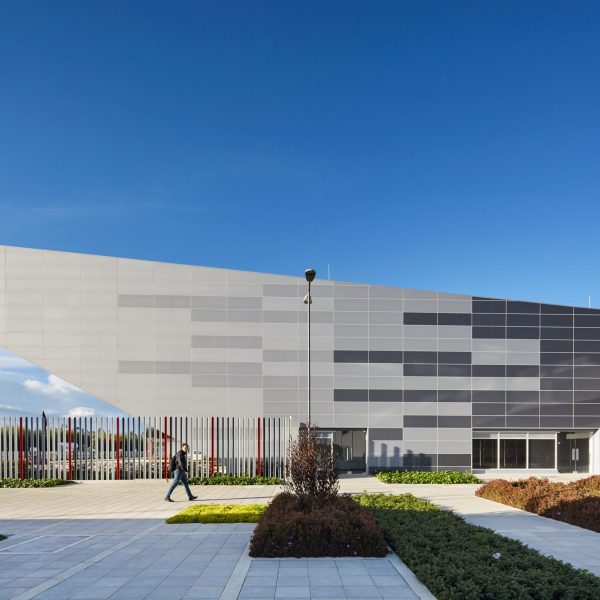

col ex hi9169 scaled

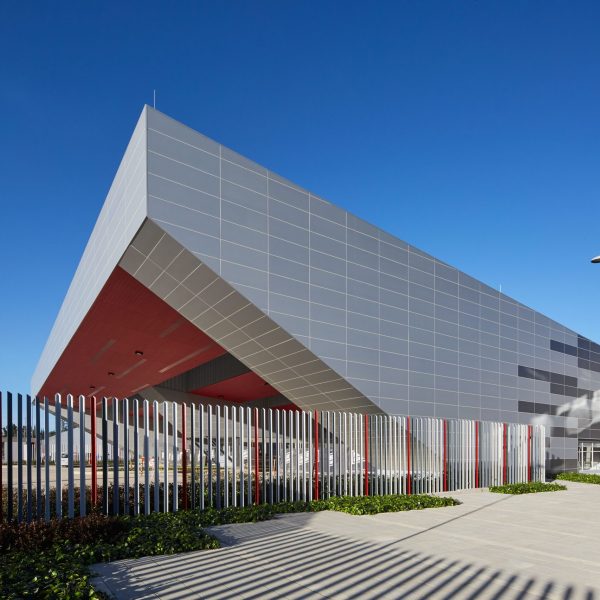

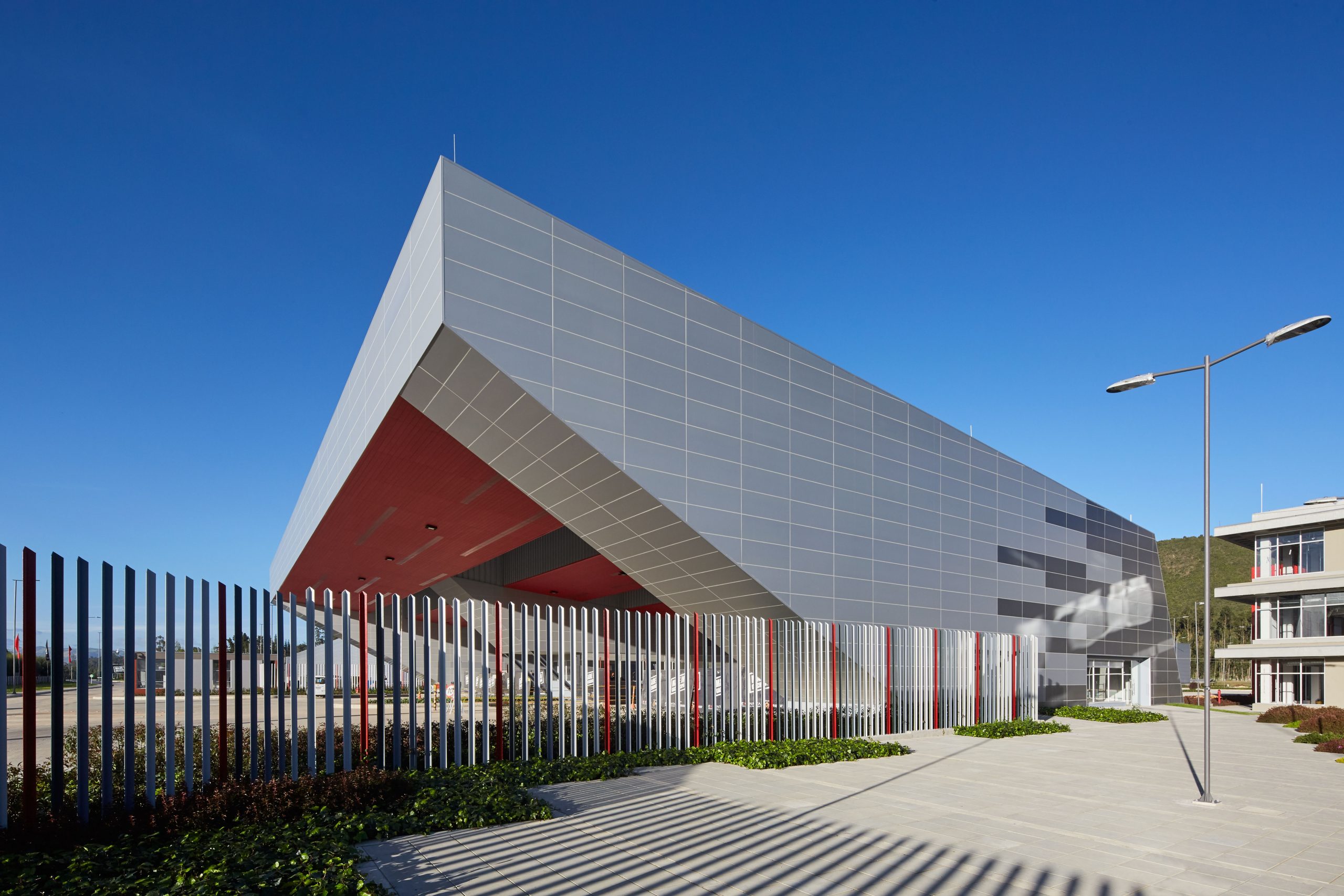

col ex hi9170 scaled

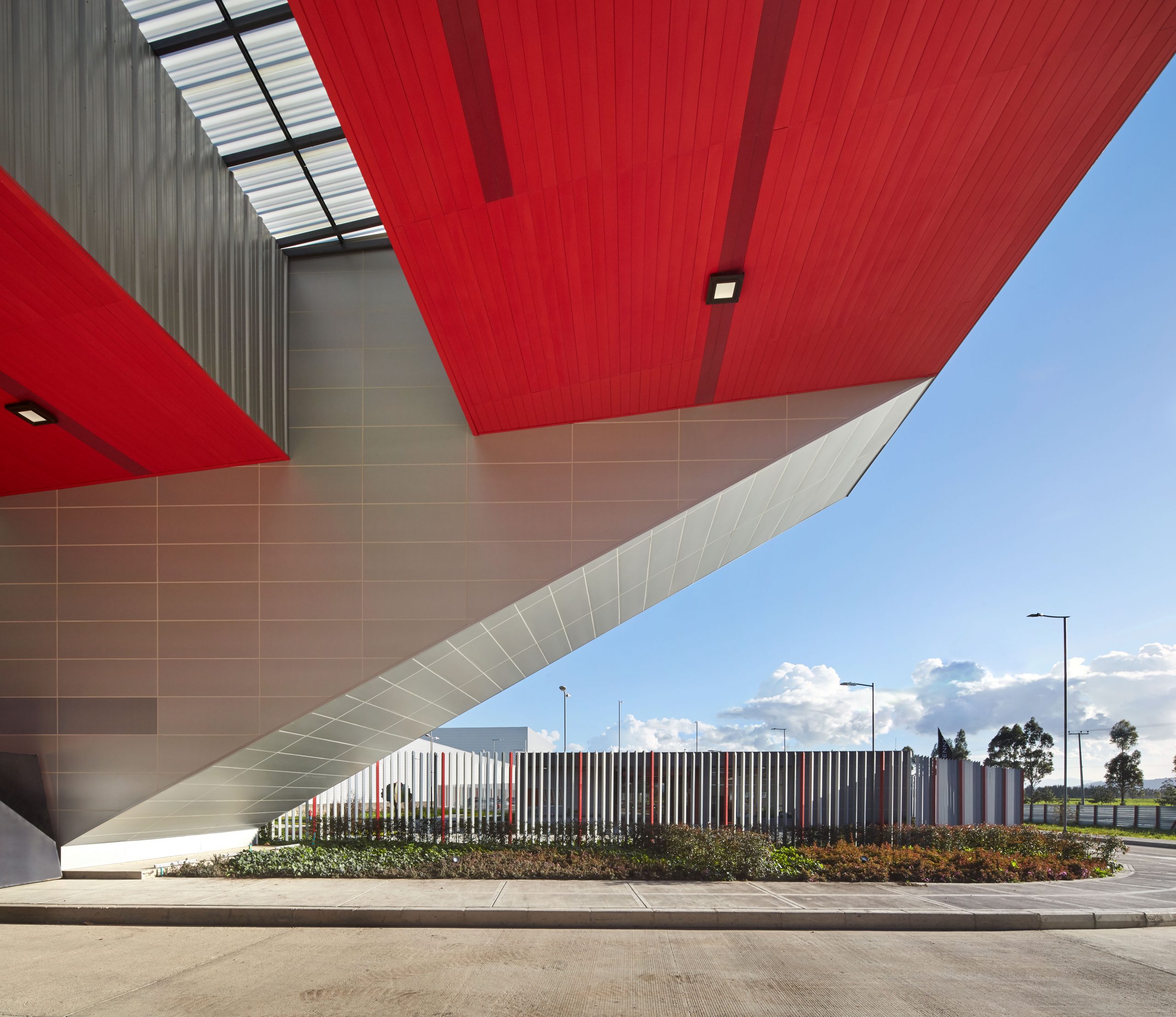

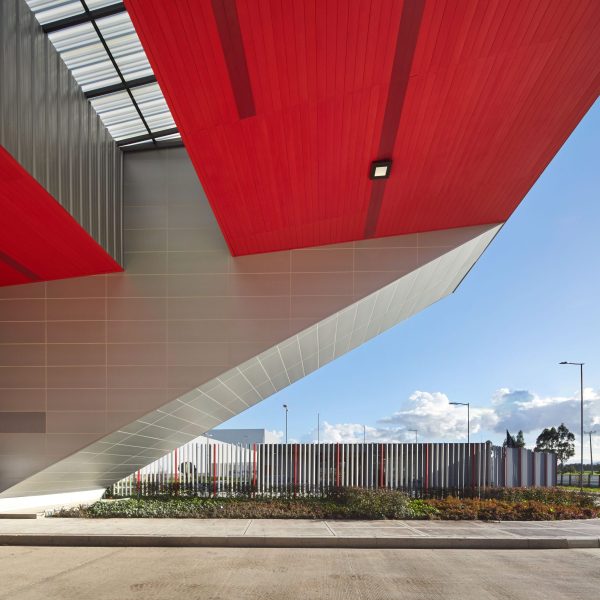

col ex hi9168 scaled

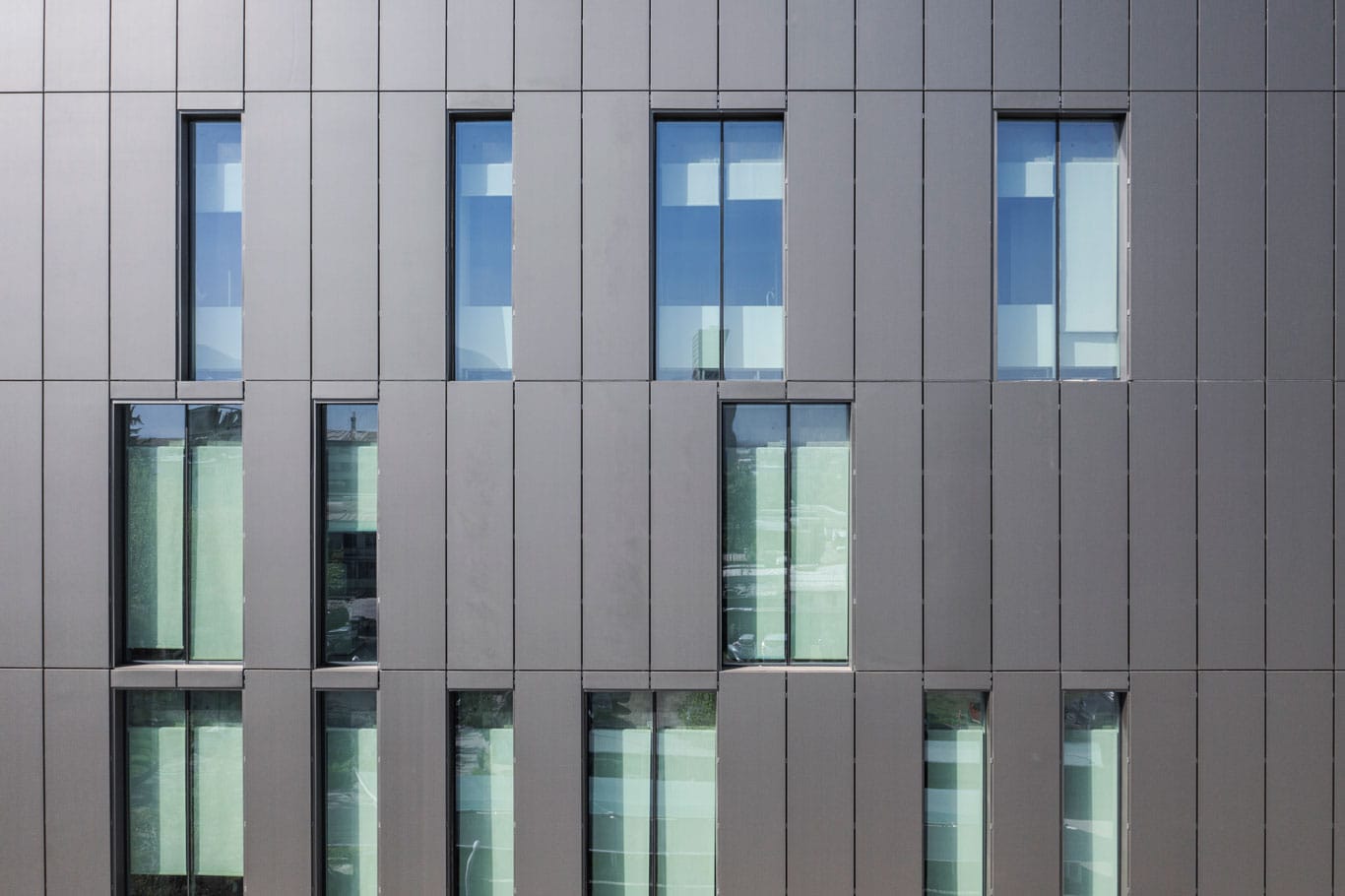

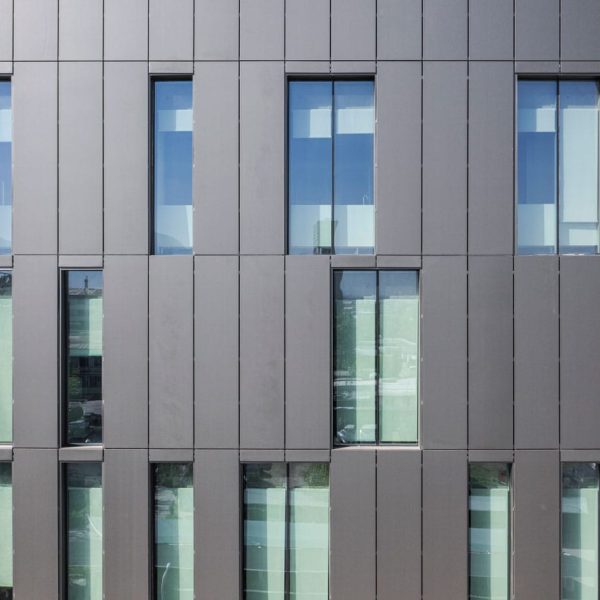

INTEGRAMEDICA

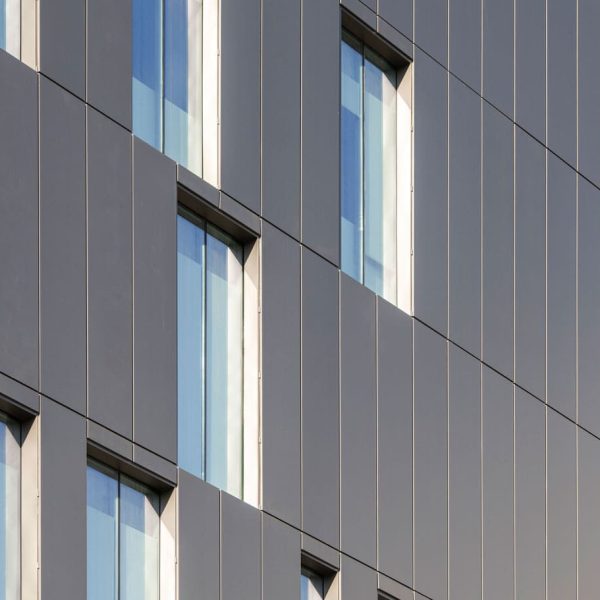

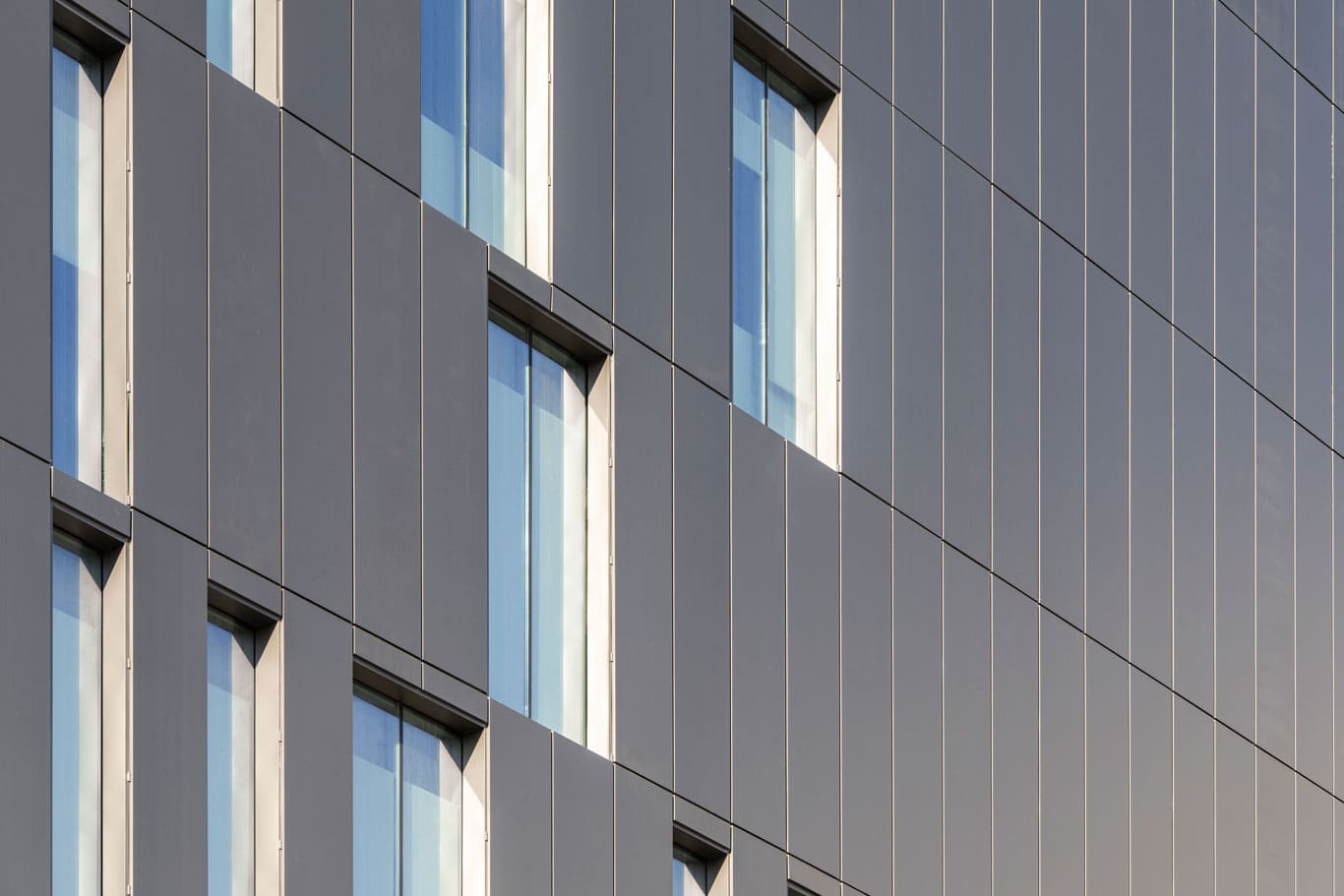

INTEGRAMEDICA-8

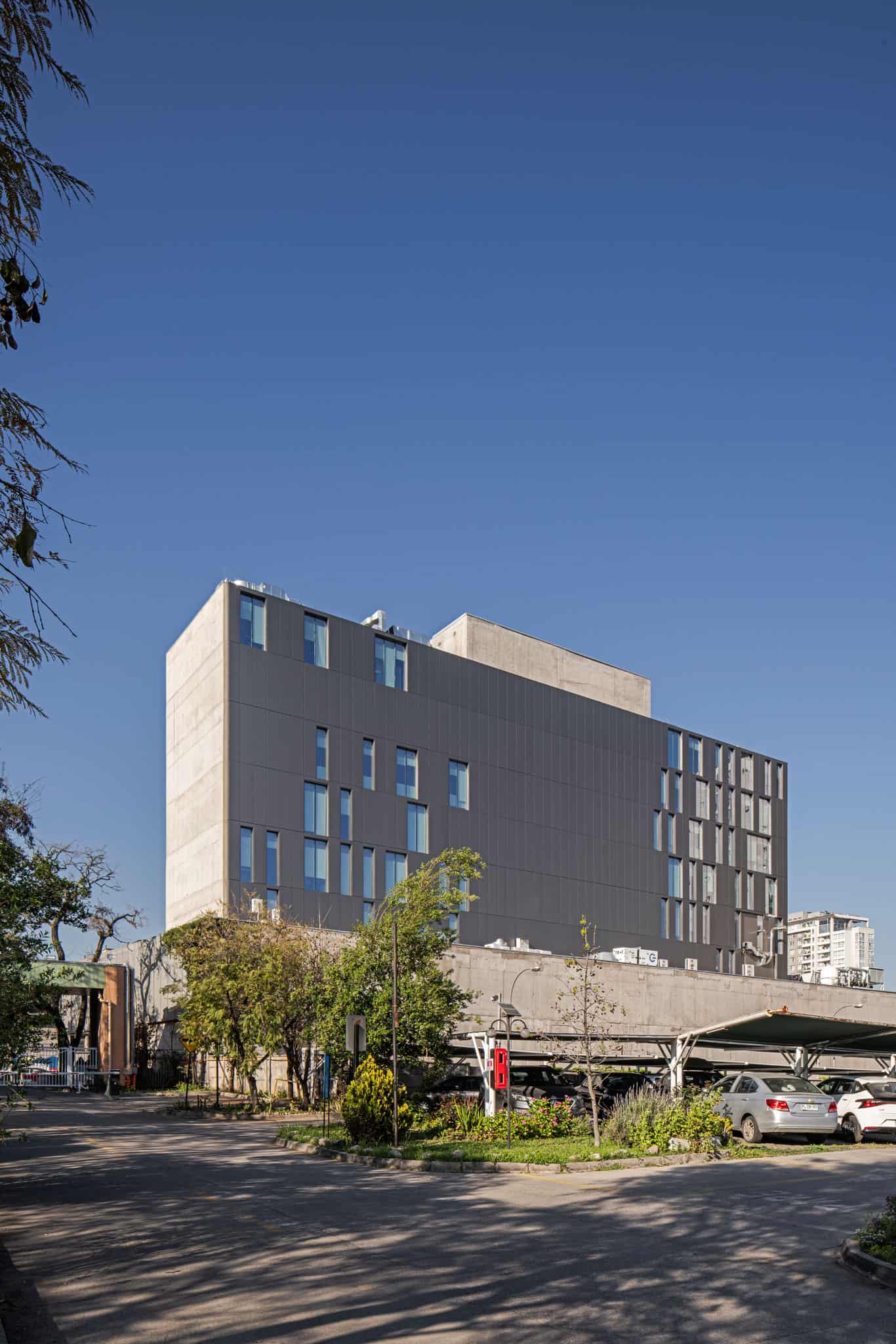

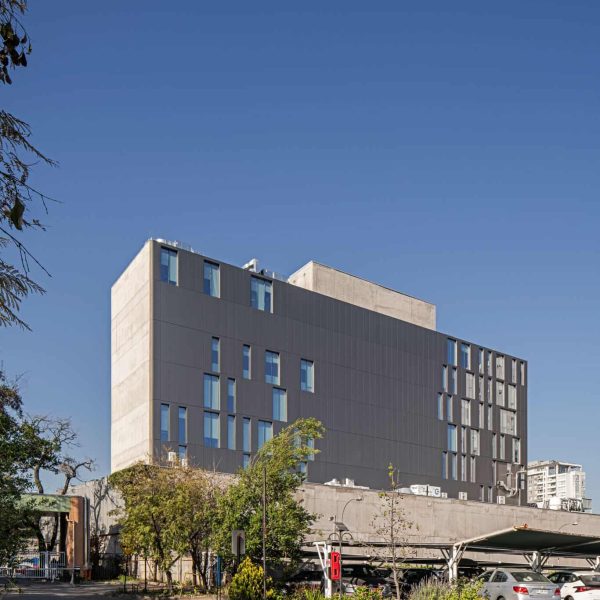

INTEGRAMEDICA-6

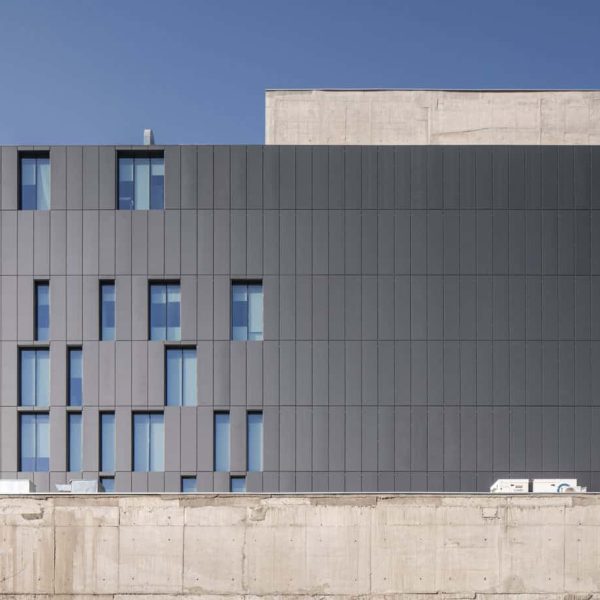

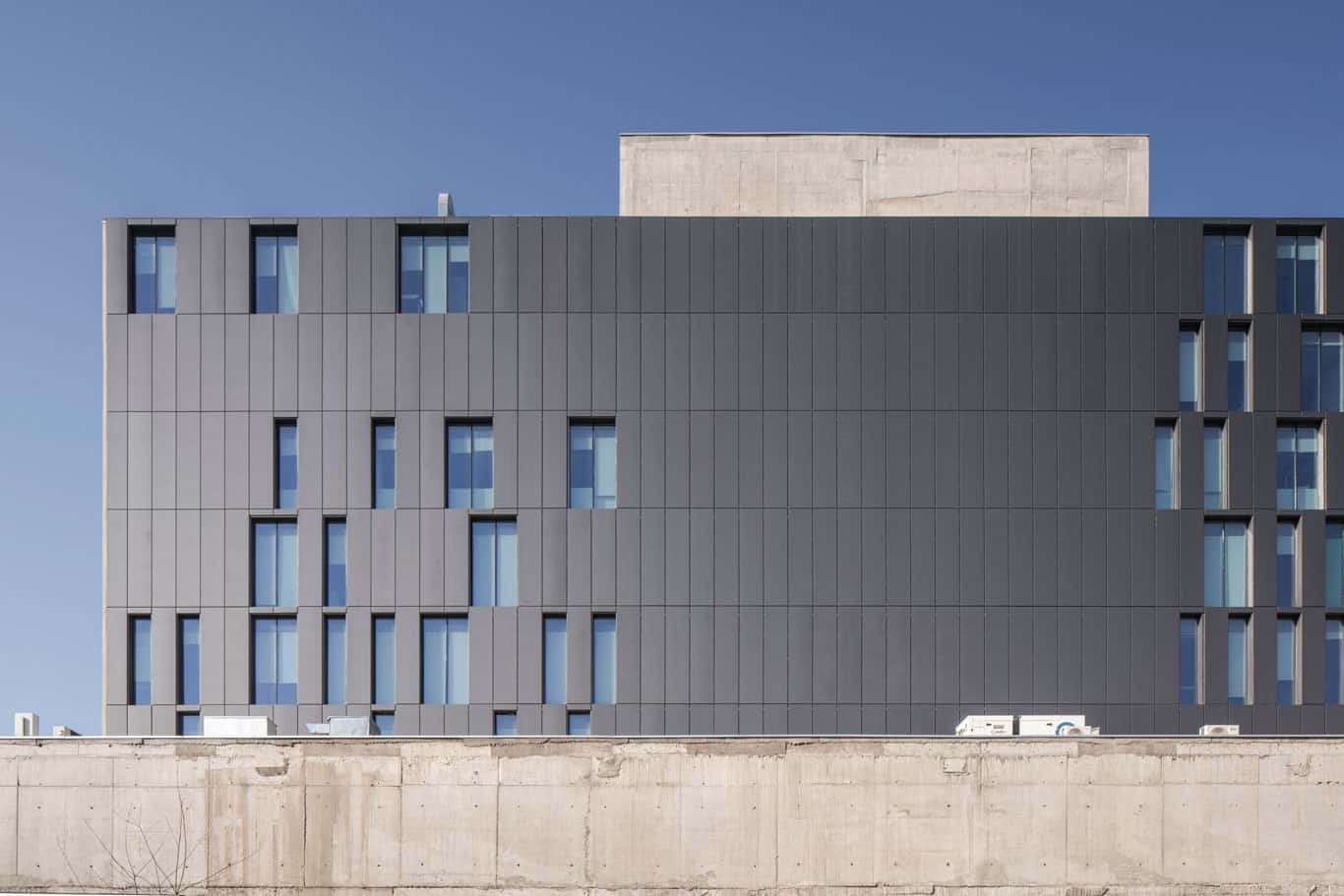

INTEGRAMEDICA-4

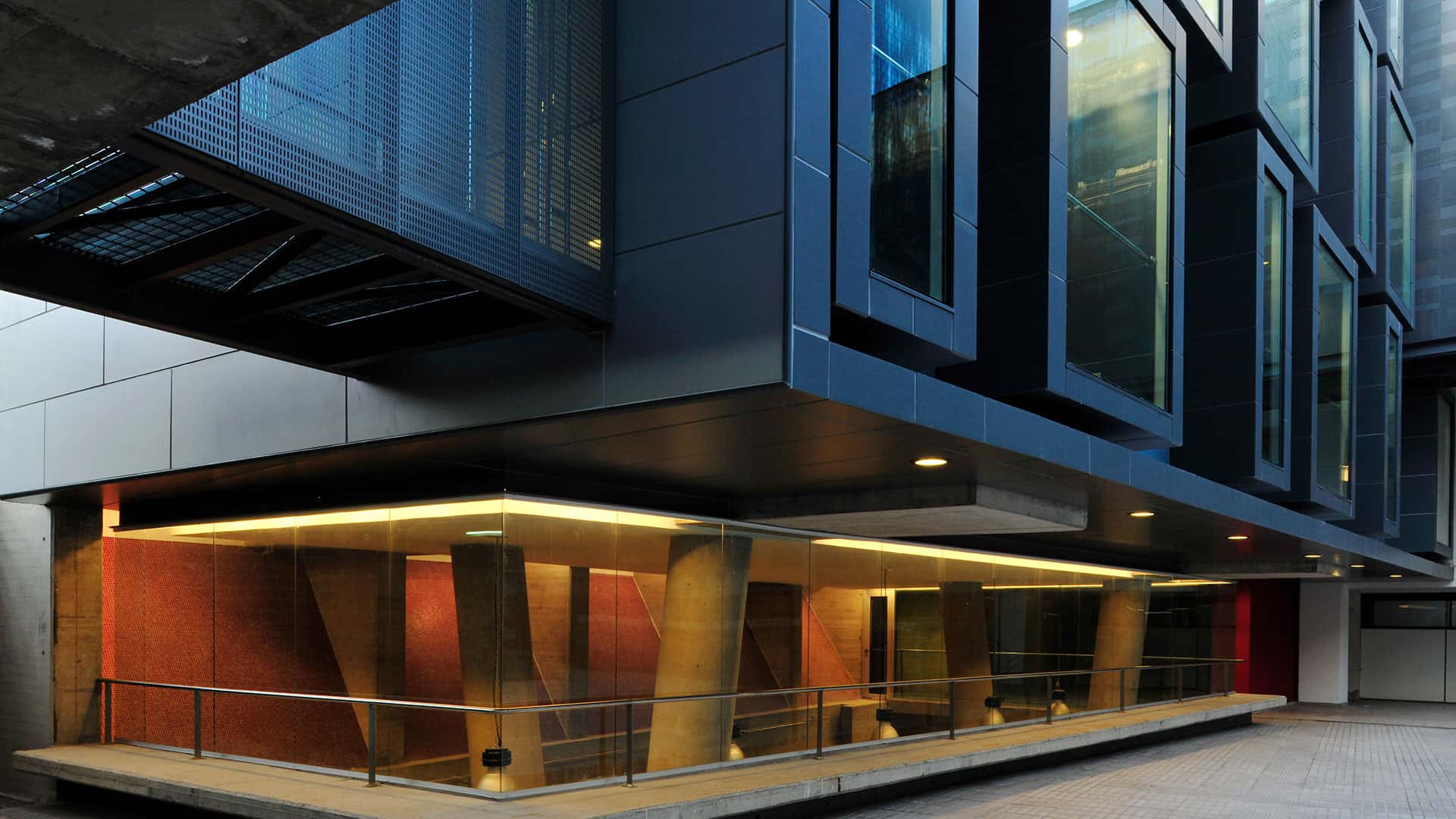

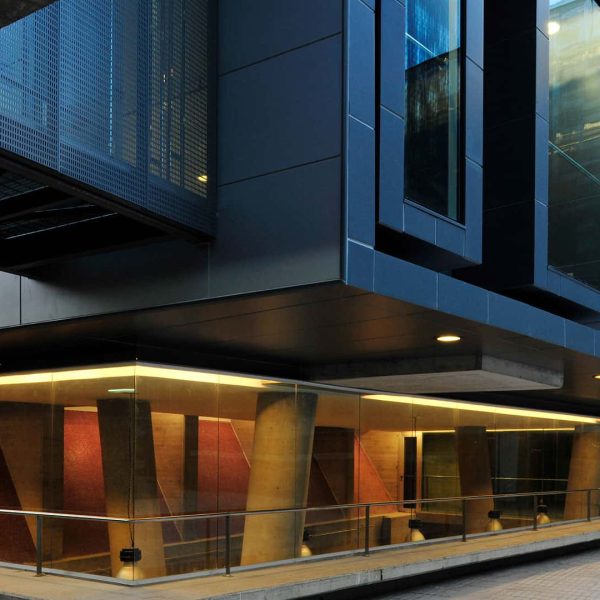

quadriclad-3-19-04-22

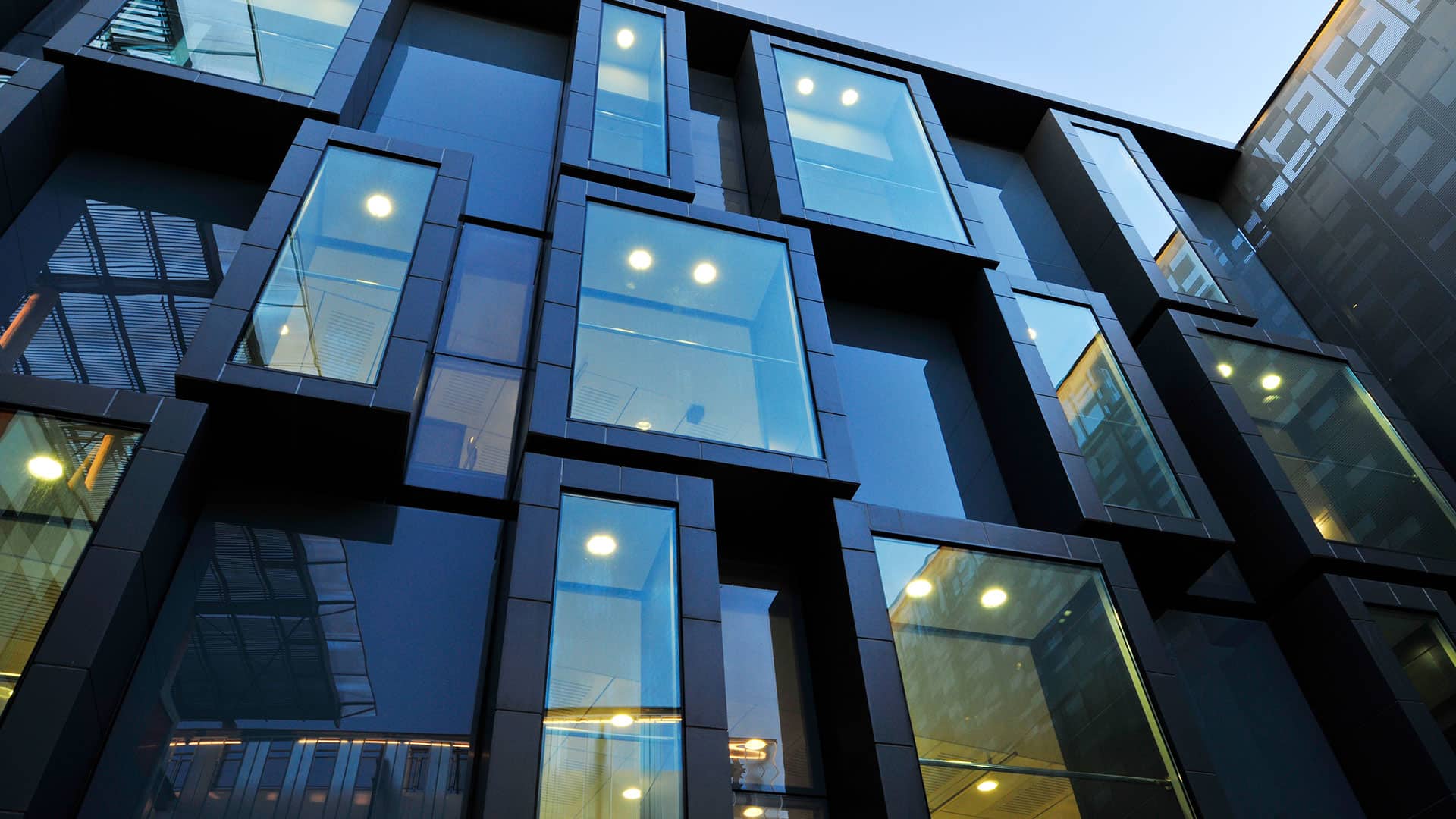

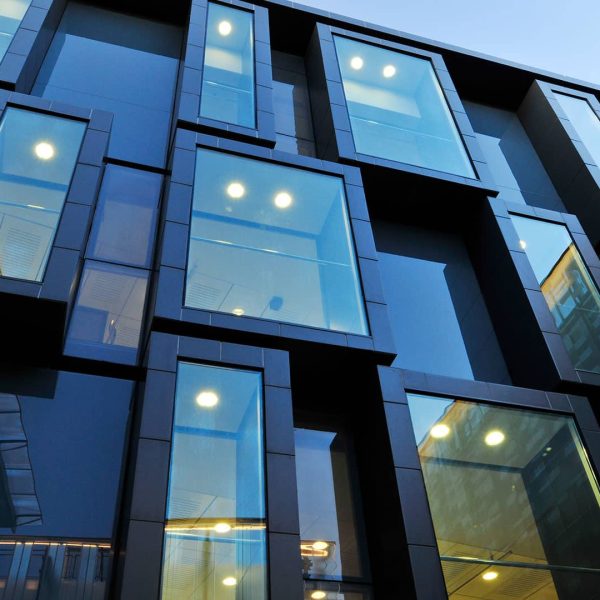

quadroclad-4-19-04-22

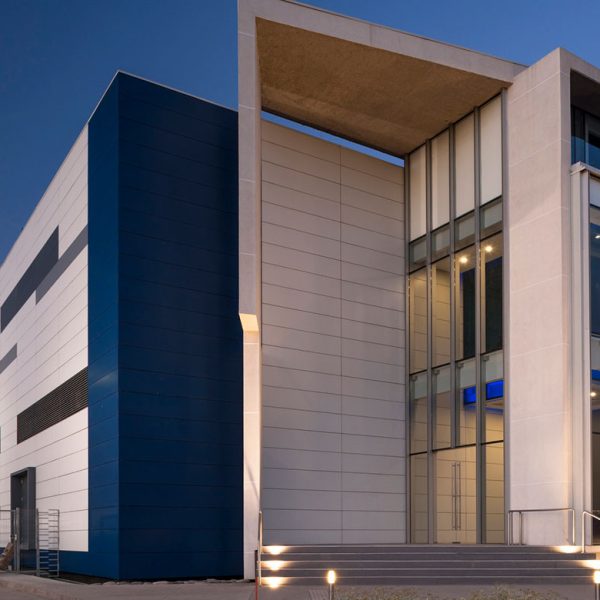

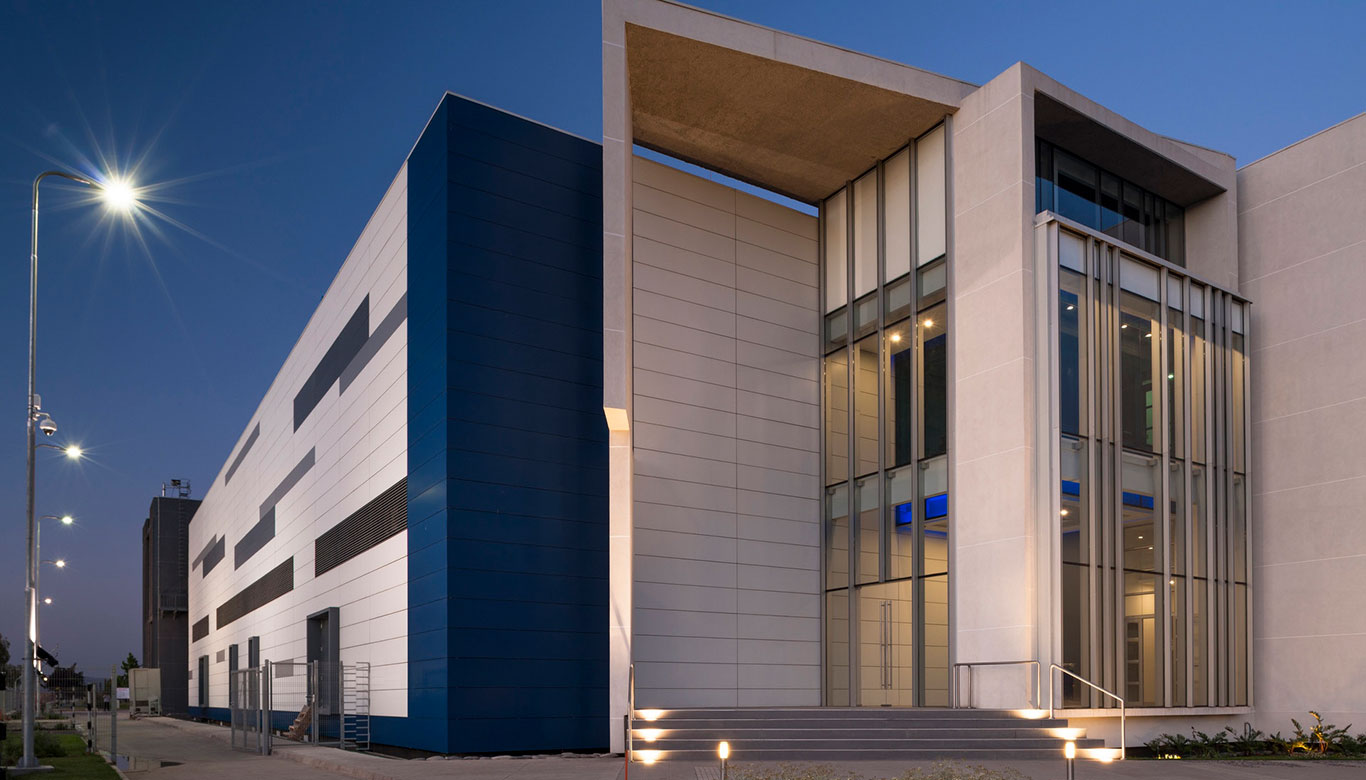

101_QuadroClad31-jpg

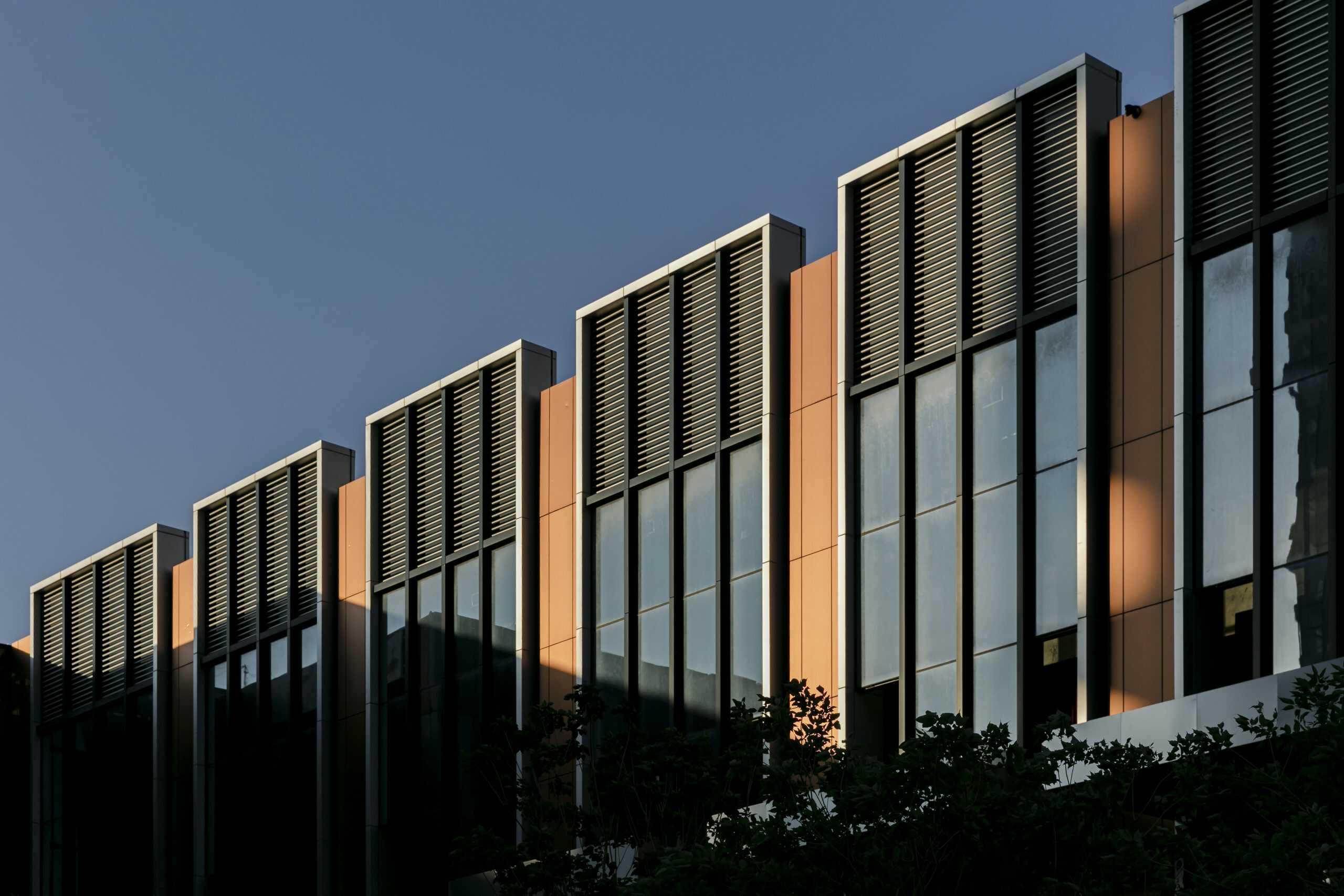

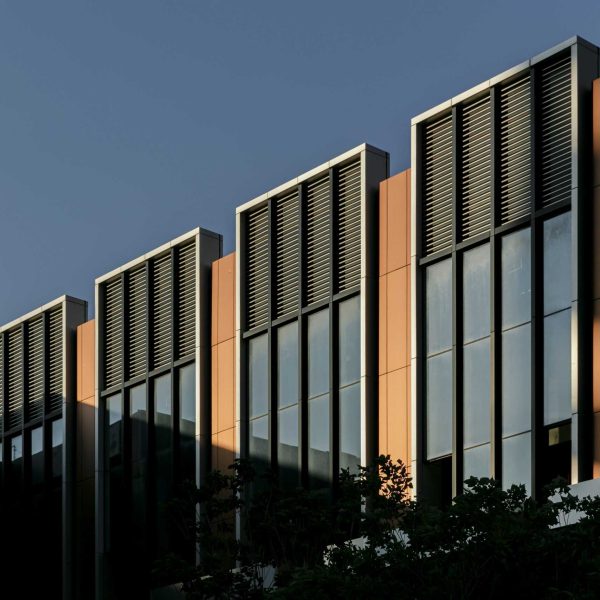

1F4A1083-scaled

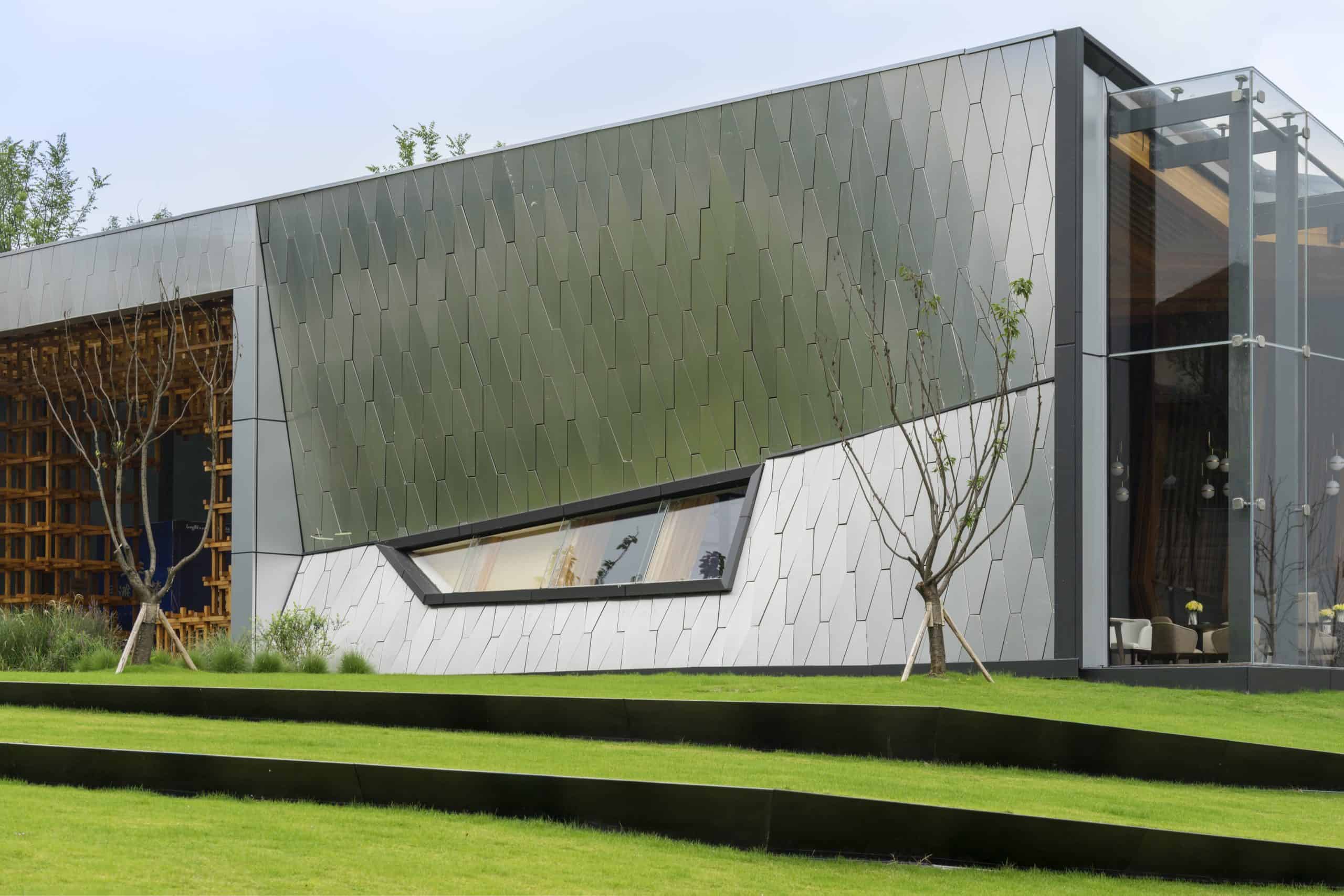

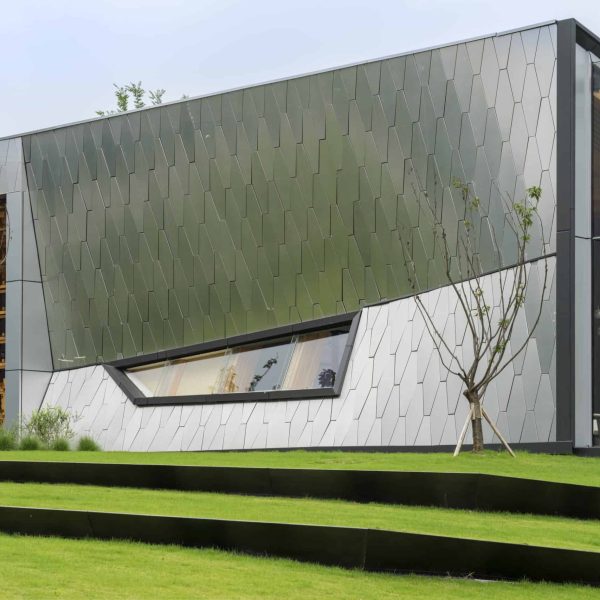

DSC07151-scaled

Resumo técnico

Revestimento exterior e interior para fachadas ventiladas, pilares e forros.
Painéis metálicos de duas faces lisas unidas por células estruturais de alumínio tipo honeycomb.
Alumínio ou aluzinc.
Liso, com ampla gama de cores e acabamentos sob consulta.
245, 345 e 545 mm a face; 264, 364 e 564 mm a eixo.
3000 mm.
25 mm.
6 kg/m² em alumínio; 10 kg/m² em aluzinc.
21 a 24 mm, conforme detalhe de sistema.
Máximo de 1200 mm entre esquadras de ancoragem; entre perfis de suporte conforme módulo do painel. Distância máxima entre clips: 1200 mm.
ASTM E84 - Classe A; FSI 0; SDI 10 em aluzinc e 5 em alumínio.
Contribui para créditos LEED V4 em Materiais e Recursos e Qualidade Ambiental Interior.
Geometria final, cargas de vento, casos especiais e aplicações não mencionadas devem ser validados com engenharia e especificação técnica.

Modelos

Painéis em alumínio

Painéis com módulos de 245, 345 ou 545 mm à face, comprimento máximo de 3.000 mm, espessura de 25 mm e peso de 6 kg/m².

Painéis em aluzinc

Painéis com módulos de 245, 345 ou 545 mm à face, comprimento máximo de 3.000 mm, espessura de 25 mm e peso de 10 kg/m².

Sistema padrão

Opção de sistema de instalação apresentada no manual, a ser definida conforme engenharia do projeto.

Sistema de alto desempenho

Alternativa de instalação apresentada no manual, a ser definida conforme engenharia do projeto.

Reconhecimento que nos inspira a ir além

Nossos produtos reúnem reconhecimentos técnicos, certificações e prêmios que refletem o cuidado com inovação, segurança, sustentabilidade e design em cada solução.

Certificação LEED

Produtos que contribuem para projetos mais eficientes, sustentáveis e alinhados a certificações de construção verde.

Classe A de reação ao fogo

Comprovação técnica de segurança contra fogo e materiais incombustíveis que não contibuem para a propagação de chamas em linhas selecionadas de forros, fachadas e revestimentos.

Cradle to Cradle

Certificação que reconhece produtos desenvolvidos com foco em circularidade, materiais responsáveis e menor impacto ambiental.

Red Dot Design Award

Reconhecimento internacional de design concedido à linha HeartFelt, destaque em estética, inovação e funcionalidade.

ISO 9001 e
ISO 14001

Certificações ligadas à gestão da qualidade e à responsabilidade ambiental nos processos produtivos.
