Multipainel Wave

Revestimento metálico de trama linear ondulada, formado por painéis Single Skin com largura útil de 440 mm.
Fachadas e CoberturasForrosRevestimentos Interiores
Metálicos
Descrição
Benefícios
Resumo técnico
Certificações
Projetos

Trama linear contínua para fachadas e retrofit

O sistema foi desenvolvido para compor superfícies contínuas, com aspecto regular e sem pontos de fixação aparentes. É indicado para fachadas de aplicações residenciais, comerciais e industriais, incluindo projetos de renovação e remodelação de fachadas existentes. A instalação com suporte de painel permite expansão térmica livre e contribui para uma cobertura estanque, resistente à ação do vento e da chuva, integrando estética e funcionalidade em uma solução de alta qualidade.

Versatilidade técnica com desempenho acústico

O Multipainel Wave pode ser organizado no sentido vertical, horizontal ou diagonal, com ou sem juntas, adaptando-se a diferentes necessidades espaciais. Também pode ser aplicado em forros, principalmente em marquises, ampliando suas possibilidades de uso no projeto arquitetônico. Quando utilizado com acabamento perfurado, associado a filtro de manta Viledon ou absorvedor acústico, o sistema otimiza a absorção sonora. A combinação de painéis planos e perfurados permite obter coeficiente de redução de ruído (NRC) entre 75% e 88%.

Benefícios

Continuidade visual

Os painéis sem fixações visíveis criam uma superfície linear, robusta e contínua, favorecendo fachadas com leitura uniforme e acabamento preciso.

Leveza e instalação eficiente

O sistema é leve, de fácil instalação e utiliza porta-painel projetado para garantir planicidade, alinhamento e expansão térmica dos painéis.

Desempenho e sustentabilidade

O produto oferece resistência a vento e chuva, alta classificação de reação ao fogo, contribuição para LEED V4, uso de material reciclado e materiais de baixa emissão.

Versatilidade de aplicação

Atende diferentes composições arquitetônicas e pode ser adaptado às necessidades de modulação, paginação e leitura visual do projeto.

Superfícies lineares para fachadas, forros e marquises

Explore aplicações do Multipainel Wave em composições verticais, horizontais ou diagonais, com acabamento liso ou perfurado e leitura arquitetônica contínua.

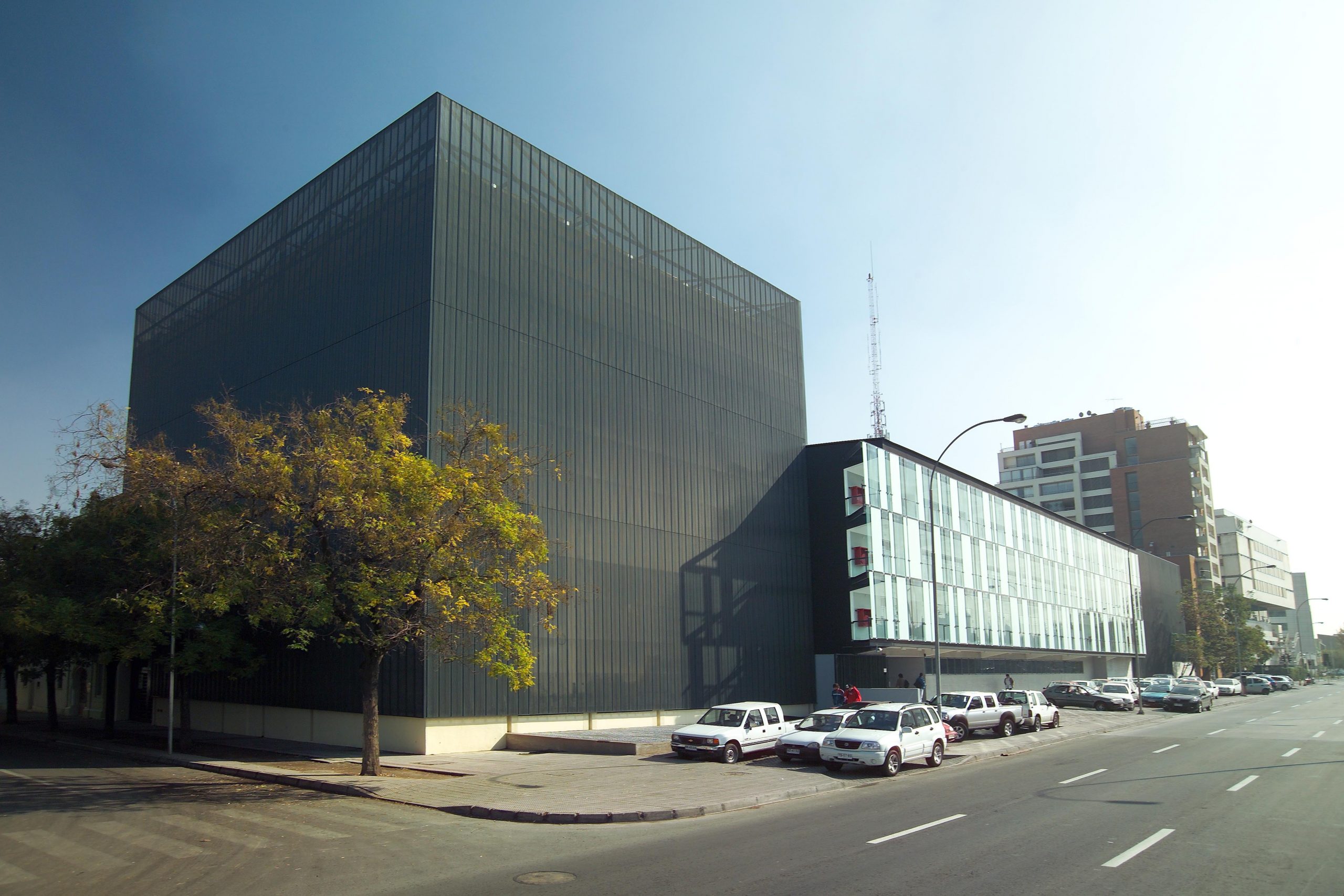

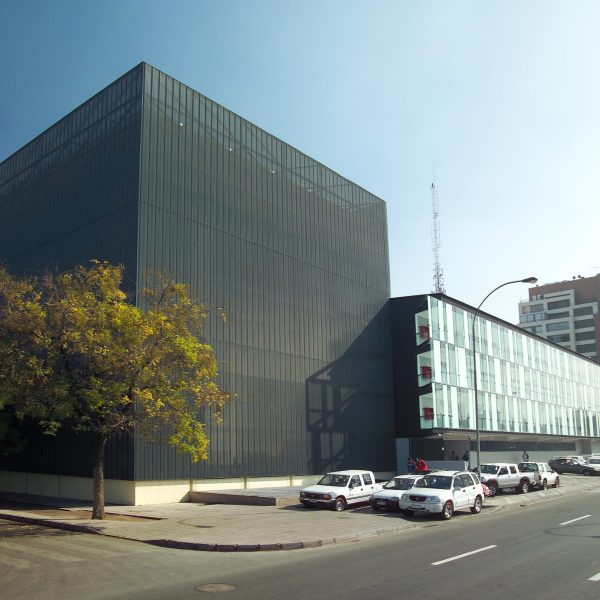

chi un hi6708 scaled

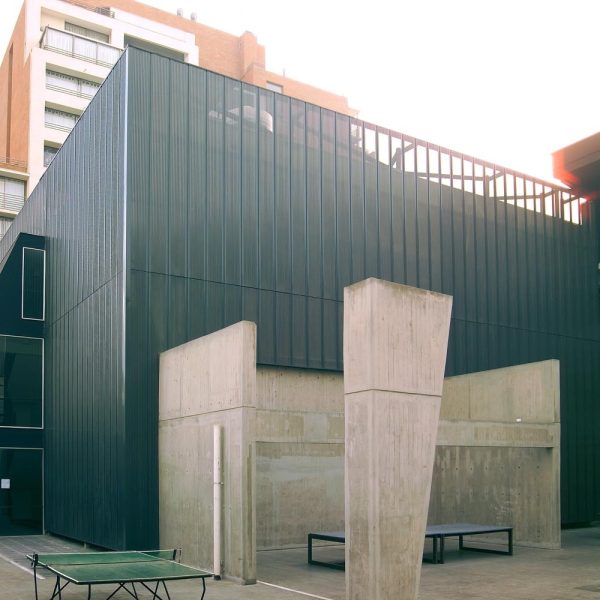

chi un hi6709

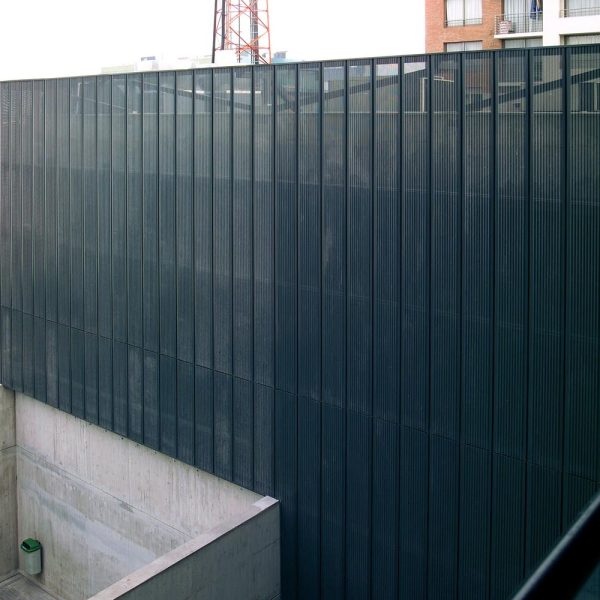

chi un hi6711

Resumo técnico

Revestimento metálico de painéis estruturais Single Skin, com trama linear robusta e sem fixações visíveis.
Aluzinc.
440 mm.
0,6 mm.
6,1 kg/m2.
6000 mm.
2,27 ml/m2.
Vertical, horizontal ou diagonal.
Principalmente fachadas; também pode ser aplicado em forros, principalmente em marquises.
Pode ser utilizado com ou sem junta.
Liso ou perfurado.
Código 103 com área aberta de 20%; código 106 com área aberta de 16%.
NRC entre 75% e 88%, obtido pela combinação de painéis planos e perfurados.
ASTM E84: índice de propagação de chamas < 25; índice de fumaça gerada < 50; classificação global Classe A.
Contribui para LEED V4 nos pontos MR - reciclagem de materiais 17,5% - e IEQ - materiais de baixa emissão e desempenho acústico.
Mais de 100 opções de cores e ampla variedade de acabamentos, com cores personalizadas sob encomenda; acabamentos standard, woodgrains e mineralgrains.
Sistema de pintura de poliéster ou PVDF2, conforme requisitos do projeto.
Entre apoios: 1200 mm; entre porta-painéis: 1200 mm; borda lateral: máx. 200 mm; apoio borda superior: máx. 200 mm.
Multipainel Wave; porta-painel Multipainel Wave; arremate superior; arremate de canto; arremate pingadeira; suporte de ancoragem; subestrutura.
A chuva pode lavar a cobertura/fachada de maneira efetiva; pode ser complementada por hidrolavagem periódica. Se necessário, usar agente de limpeza suave de pH neutro, como álcool etílico. Não utilizar agentes agressivos ou substâncias gordurosas.

Modelos

Acabamento liso

Versão com superfície lisa, indicada para aplicações com leitura ondulada contínua.

Perfurado #103

Versão perfurada com código #103 e área aberta de 20%.

Perfurado #106

Versão perfurada com código #106 e área aberta de 16%.

Configuração com ou sem junta

Sistema disponível com junta ou sem junta, conforme definição de projeto.

Reconhecimento que nos inspira a ir além

Nossos produtos reúnem reconhecimentos técnicos, certificações e prêmios que refletem o cuidado com inovação, segurança, sustentabilidade e design em cada solução.

Certificação LEED

Produtos que contribuem para projetos mais eficientes, sustentáveis e alinhados a certificações de construção verde.

Classe A de reação ao fogo

Comprovação técnica de segurança contra fogo e materiais incombustíveis que não contibuem para a propagação de chamas em linhas selecionadas de forros, fachadas e revestimentos.

Cradle to Cradle

Certificação que reconhece produtos desenvolvidos com foco em circularidade, materiais responsáveis e menor impacto ambiental.

Red Dot Design Award

Reconhecimento internacional de design concedido à linha HeartFelt, destaque em estética, inovação e funcionalidade.

ISO 9001 e
ISO 14001

Certificações ligadas à gestão da qualidade e à responsabilidade ambiental nos processos produtivos.
